概况：

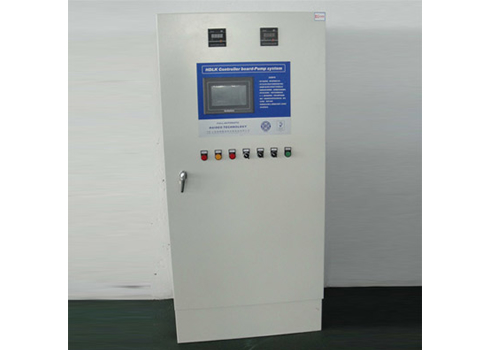

JSK系列水泵控制柜是景丝公司充分吸收国内外水泵控制 的先进经验，经多年的生产和应用，不断完善优化，精心设计制作而成。该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种保护功能及齐全的状态显示。还具备单泵及多泵控制工作模式，多种主、备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制系统。

        景丝公司的控制设备根据不同的使用情况，可分为液位控制、压力(恒压)控制、时间控制、温度控制、空调联控、消防专用等类型。按产品使用的特点可分为：生活泵控制设备、变频恒压控制设备、消防泵专用控制设备、空调泵专用控制设备、潜水排污泵专用控制设备等。









启动方式：

1、直接启动：一般电机功率为15kW以下 的水泵采用直接起动。

        2、自耦降压启动：15kW以上的排污泵，一般采用自耦降压启动。消防喷淋泵亦多选用此起动方式。

        3、Y-△降压启动：其余型号15kW以上的水泵，若无特殊要求，一般采用Y-△降压方式起动。

        4、软启动器启动：若希望进一步降低起动时对电源及电机的冲击，延长机械寿命，完全消除水锤现象和噪音，并达到节能的目的，则采用软起动方式。

        5、变频启动：适用于任何功率情况下的控制设备，变频控制系统设在自动状态下，水泵启动方式为通过改变电源的频率由小到大延时启动，达到平稳启动的目的。









工作条件:

        1、周围最高空气温度不超过40℃，最低温度不低于-5℃。

        2、安装地点海拔高度不超过1000米。

        3、周围空气中无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

        4、工作电压为380±10%。

        5、震动：＜5.9m/s2(0.6G);





 功能原理及用途:

       多泵控制工作模式：

       一用一备：控制Ⅰ、Ⅱ二台水泵，可工作于“Ⅰ主Ⅱ备”或“Ⅱ主Ⅰ备”两种方式。

       二用一备：控制Ⅰ、Ⅱ、Ⅲ三台水泵，可工作于“Ⅰ、Ⅱ主Ⅲ备”或“Ⅱ、Ⅲ主Ⅰ备”或“Ⅰ、Ⅲ主Ⅱ备”三种方式。

       三用一备：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四台水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ备”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ备”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ备”

        或“Ⅰ、Ⅱ、Ⅳ主Ⅲ备”四种方式。

        以上几种模式，均同时设有手动功能，在手动状态下，各泵可单独或同时工作。

        多泵控制的主、备泵切换方式：

        普通型：开机前用手动开关选择主用泵和备用泵。主用泵故障后，备用泵自动投入。一般主备泵控制均可采用此方式。

        As（定时自动切换/手动切换）：适用于主、备泵需要定时交换的场合，使长期连续工作时间均分于主、备泵。常规切换时间

        为4/8小时选择型。当不需要定时自动切换时，可用开关转为手动切换方式来选择主、备泵。本型具有备泵自投功能。

        Ac（交替自动切换/手动切换）：适用于主、备泵需要轮流交替工作的场合，每启动一次，主、备泵交换一次。在不需要交替

        时，也可用开关转为手动切换方式来选择主、备泵。本型具有备泵自投功能。









控制类型



       液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

       压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

       温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。；

       时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工

      作方式的控制。

       空调水泵控制：专为空调水泵设计的配套产品。水泵开启由手动可控制中心联动操作，水泵运行时输出一个供制冷机组开机的控制接

      点条件，实现必须先开泵后开空调机组的控制程序，确保安全运行。

      消防专用型：本型按国家消防规范设计。消防、喷淋泵的启动可由: 1、机箱面板手动；   2、各消火栓或压力开关启动； 3、消防中心

      DC24V启动。 并有输至消防中心的泵停、泵开的信号接点作指示用。

      潜水式排污泵专用型：根据潜水泵的特点本型除主回路短路、缺相、过载保护以外还具有泵体漏水保护和电机定子绕组过热保护及漏

     电保护功能。
